在工業中，有時并不愿對一套經過驗證的解決方案作出改動，尤其是這套解決方案已經進行了一整套鑒定程序，或者已經使用多年。意法半導體為業界推薦一款非常可靠耐用的模數轉換器--ADC120。多年來，該產品的結構效率久經考驗，始終是保持數據完整性的不二之選。ADC120是一種12位逐次逼近寄存器模數轉換器，能夠在50 kspsp-1 Msps的速率下轉換8種不同的信號。
ADC120設有兩個電源。模擬電源AVCC的額定電壓范圍為2.7 V至3.6 V，非常適合MCU操作設備或電池供電設備。該AVCC還可作為內部參考電壓使用，也就是，施加到輸入的最大允許信號必須介于0和AVCC之間。為此，建議使用靜音AVCC來獲得最佳設備性能。數字電源DVCC的額定電壓范圍同樣為2.7V至3.6 V。要獲得最佳性能，建議將AVCC和DVCC設置為相同的值。

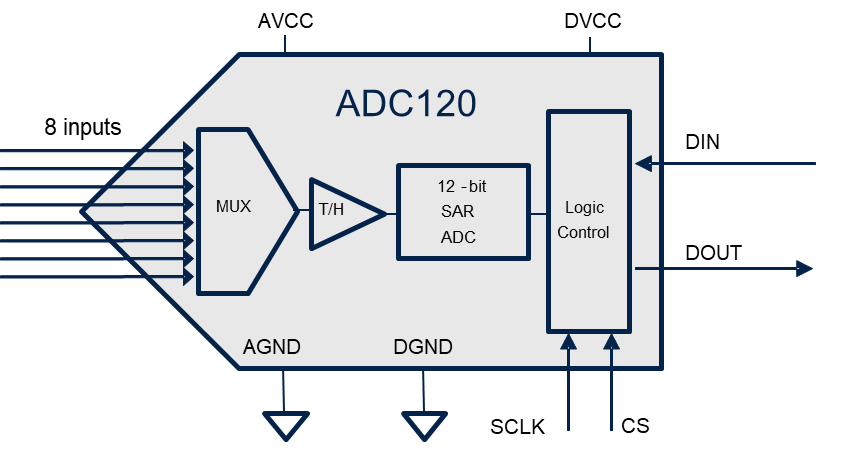

ADC120上可以應用8路不同的單端輸入信號，這對于需要監測多個通道的應用而言大有裨益。內部多路復用器會將所選通道驅動至ADC跟蹤保持裝置。通道通過使用3位的內部寄存器映射進行選擇，并由SPI接口進行驅動。
通常必須在每路輸入上設置一個抗混疊濾波器。使用的抗混疊濾波器為帶RC組件的簡單低通濾波器，其截止頻率在FS/2奈奎斯特判據以下，以去除不良信號，滿足所需頻帶要求。由于之前電子設備的固有局限性，有時可以采用隱式抗混疊濾波器。
ADC120例如通過4線兼容SPI連接到MCU或FPGA。必須將片選信號（CSn）驅動至低電平才能開始轉換。時鐘信號SCLK由MCU發送到芯片。要完全轉換樣本，需要16個時鐘周期，因此SCLK頻率必須是采樣頻率的16倍。
主要有兩種信號轉換模式，即，觸發模式和連續模式。在觸發模式下，CSn信號將會在兩個轉換周期之間被驅動至高電平，從而響應大多數根據比例轉換/功耗而優化的應用程序。在另一方面，對于需要最高通量的應用程序，連續模式是最佳選擇。在該種模式下，CSn在兩個轉換周期之間保持低電平，電路在兩個轉換周期之間自動進入掉電狀態。
數據輸入DIN作為SPI數字輸入，用于寫入地址寄存器，其中，該地址寄存器是要轉換的通道。數據輸出DOUT引腳為SPI數字輸出引腳，轉換后的信號在該引腳上傳輸到MCU，每16個時鐘周期采樣一次，MSB在前。
ADC120符合工業溫度等級要求，可保證在-40℃至125℃的溫度范圍內適用于多種室內或室外監測。該設備還具有防靜電保護，可承受4kV HBM。

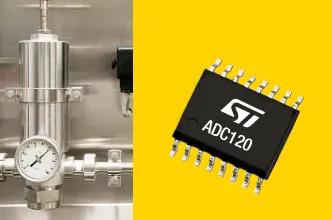

【ADC120采用16引腳TSSOP封裝】
開始使用ADC120時，可以使用st.com上提供的演示版（部件號：STEVAL-AKAI001V1）。該演示板將有助于用戶對多種信號進行測量。為此，可以使用TSX711緩沖器測量參考電壓TS3431，或者通過不同的方式測量溫度，如使用TSU112放大的APT100電阻器或STLM20溫度傳感器。也可以使用TSX711測量其他一些可配置的增益輸入。
